三相干式變壓器接線

分享到:
文章來源:北京創聯匯通電氣 ????? 發布時間: 2023-10-17 16:58:36
導讀:三相變壓器是3個相同的容量單相變壓器的組合.它有三個鐵芯柱,每個鐵芯柱都繞著同一相的2個線圈,一個是高壓線圈,另一個是低壓線圈.三相電是產生幅值相等、頻率相等、相位互差120°電勢的發電機稱為三相發電機;以三相發電機作為電源,稱為三相電源;以三相電源供電的電路,稱為三相電路。U、V、W稱為三相,相與相之間的電壓是

三相變壓器是3個相同的容量單相變壓器的組合.它有三個鐵芯柱,每個鐵芯柱都繞著同一相的2個線圈,一個是高壓線圈,另一個是低壓線圈.三相電是產生幅值相等、頻率相等、相位互差120°電勢的發電機稱為三相發電機;以三相發電機作為電源,稱為三相電源;以三相電源供電的電路,稱為三相電路。U、V、W稱為三相,相與相之間的電壓是線電壓,電壓為380V。相與中心線之間稱為相電壓,電壓是220V。


 640 (6).jpg


廣泛用于工礦企業、郵電、紡織、鐵路、建筑工地、學校、醫院、賓館、國防、科研等部門的電子計算機、精密機床、計算機體層掃描攝影(CT)、精密儀器、實驗裝置、電梯、進口設備及生產流水線的交流穩壓電源。同時也適用于電源電壓低、波動幅度大的低壓配電

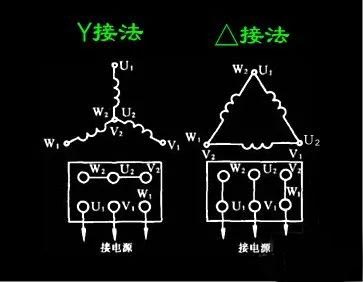

常見的連接方法有星形和三角形兩種。
以高壓繞組為例,星形連接是將三相繞組的末端連接在一起結為中性點,把三相繞組的首端分別引出,畫接線圖時,應將三相繞組豎直平行畫出,相序是從左向右,電勢的正方向是由末端指向首端,電壓方向則相反。畫相量圖時,應將B相電勢豎直畫出,其它兩相分別與其相差120°按順時針排列,三相電勢方向由末端指向首端,線電勢也是由末端指向首端。
三角形連接是將三相繞組的首、末端順次連接成閉合回路,把三個接點順次引出,三角形連接又有順接、倒接兩種接法。畫接線圖時,三相繞組應豎直平行排列,相序是由左向右,順接是上一相繞組的首端與下一相繞組的末端順次連接。倒接是將上一相繞組的末端與下一相繞組的首端順次連接。畫相量圖時,仍將B相豎直向上畫出,三相接點順次按順時針排列,構成一個閉合的等邊三角形,順接時三角形指向右側,倒接時三角形指向左側,每相電勢與電壓方向與星形接線相同。
即,相量圖是按三相繞組的連接情況畫出的,是一種位形圖。其等電位點在圖上重合為一點,任意兩點之間的有向線段就表示兩面三刀點間電勢的相量,方向均由末端指向首端。
連接三相繞組時,必須嚴格按繞組端頭標志和接線圖進行,不得將一相繞組的首、末端互換,否則會造成三相電壓不對稱,三相電流不平衡,甚至損壞變壓器。
