SCB和SC系列變壓器區別

分享到:
文章來源:北京創聯匯通電氣 ????? 發布時間: 2023-10-13 14:48:40
導讀:SCB和SC系列都是三相樹脂澆注干式變壓器,二者間有如下區別:一、線圈繞制這是二者間區別最大的地方。SCB型產品低壓線圈采用銅箔繞制:(1) 繞組結構:采用銅箔單層纏繞,層間材料用含有潛伏性固化劑的環氧樹脂及F級復合箔。銅箔就是厚度小于0.1mm的銅板,很薄的。(2) 繞組材料:采用導電率極佳的無氧銅,含銅量99

SCB和SC系列都是三相樹脂澆注干式變壓器,二者間有如下區別:



一、線圈繞制

這是二者間區別最大的地方。SCB型產品低壓線圈采用銅箔繞制:

(1) 繞組結構:采用銅箔單層纏繞,層間材料用含有潛伏性固化劑的環氧樹脂及F級復合箔。銅箔就是厚度小于0.1mm的銅板,很薄的。
(2) 繞組材料:采用導電率極佳的無氧銅,含銅量99.99%。

SC型產品低壓線圈采用線繞:
(1) 繞組結構:圓筒式線圈
(2) 多根普通玻璃絲包扁銅線。

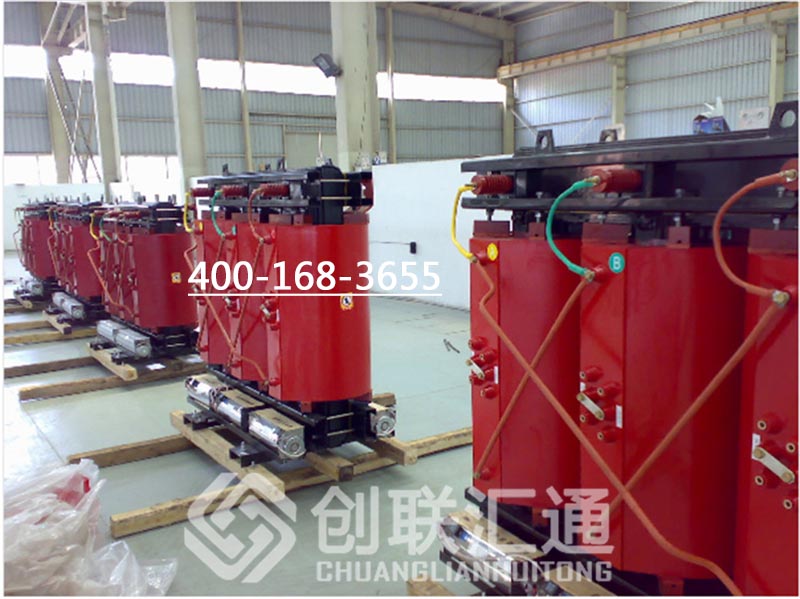

SC型產品采用圓筒式線繞結構

二、溫升

由于低壓繞組靠近鐵芯,散熱較困難,SCB型產品采用銅箔單層繞組結構,由于銅箔薄,易于散熱,可以方便的設置散熱面,加大通風量,從而保證線圈產生的熱量及時散發。而SC型產品采用圓筒式線繞結構,達到上述目的較為困難。SCB型變壓器箔繞結構要比線繞結構平均下降5—7K。這樣就可以提高變壓器的過負載能力和使用壽命。

三、負載損耗

由于SCB型產品低壓箔式結構采用無氧銅箔,含銅量高,雜質相當少,因而銅耗也很少。SC型采用扁銅線,就是一號電解銅含銅量為99.96%,本身消耗的銅損也比SCB型要多。

同電壓等級,同規格的變壓器,SCB型產品比SC型產品,由于集膚效應造成的,附加損耗平均降低5%。
四、絕緣性能

SCB型產品采用低壓箔式結構,低壓繞組內各層間的電壓梯度很低,SCB型產品與SC型產品相比具有更高的絕緣強度。由于其匝間電容較大,從而提高產品抗過電壓及雷電沖擊強度。
五、抗突發短路事故方面也有差異

SCB型產品低壓采用銅箔式結構,電抗高度即為繞組高度,與高壓線圈等同,從而在變壓器產生突發短路條件下,產生較小的軸向短路力。另外,由于整個繞組采用一張寬而薄的箔材,抗軸向拉斷能力較強。

SC型產品由于采用多根并繞,端部螺旋角極大,產生很強的端部漏磁場,在變壓器遭受突發短路狀態下,產生極大的短路力,如果結構方面沒有充分加強,則很容易造成軸向損壞。
SCB型變壓器采用銅箔,載流面積大,匝數少,容量大。SCB型變壓器過負載能力強,絕緣水平高。相對而言,SCB型變壓器體積小,重量輕。

SCB型變壓器一般 是特殊變壓器,如勵磁變,但現在普通變壓器也慢慢采用這種繞組結構,這是未來的發展方向。
