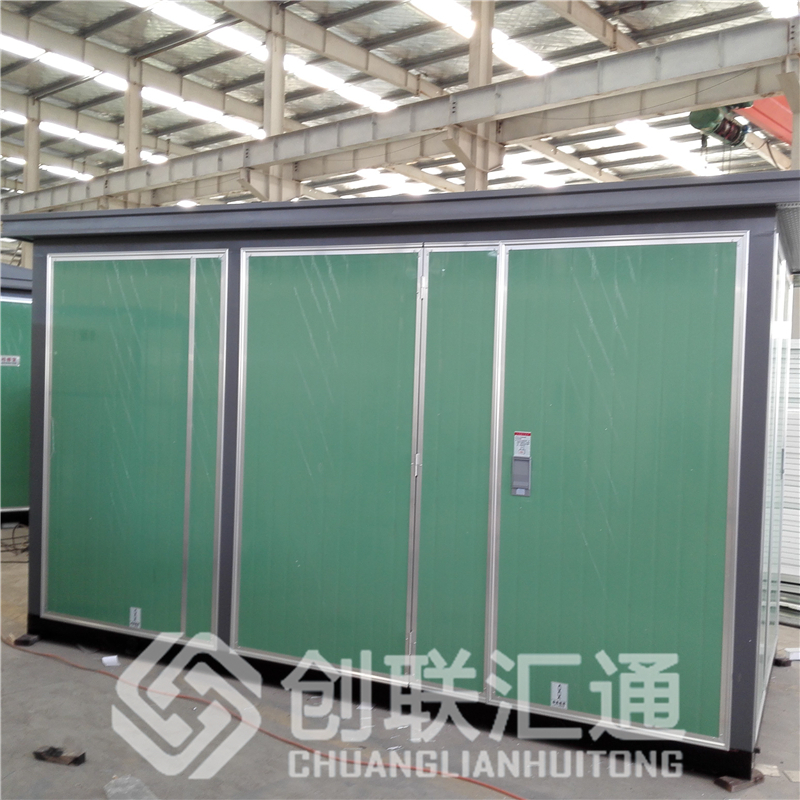

箱變是將高低壓一次設備、變壓器、二次設備在工廠內集成在一個雙層、密封、防腐、可移動的戶外箱體內

箱變接地裝置的施工

1、 箱式變電站周圍打接地網，接地網與周圍建筑接地網相連。

2、 接地裝置的埋設深度和焊接要求要符合設計的要求和相關規范規定。

3、 接地裝置安裝完畢后，要在晴朗的天氣，地面的濕度達到規范規定的時候，方可進行接地電阻的測試。如果有接地電阻值不符合規定的接地裝置，就要按規定增加相應的接地極和接地母線，直到接地電阻值符合設計要求。

4、 接地裝置與設備的聯接要可靠、美觀。

 戶外箱式變電站安裝施工

1、報批：按照箱變廠家提供貨自己提供的箱變?cè)O(shè)計圖的要求和使用要求，定購相應的材料和設備，在箱式變內的變壓器定貨前向供電部門提供設備型號，報理審批。

2、布線： 經過現場勘察，確定10kV電源進線合理的進線點，編制相應的受電施工方案

3、預埋： 進行箱式變電站的基礎施工，預埋相應的構件和電纜保護鋼管。

4、安裝：基礎到達設計強度的70%以上后，箱式變電裝置到達現場先進行檢查，附件齊全、設備完好、無銹蝕或機械損傷后，方可設備的安裝。在這個過程中仍要注意基礎的養護。

5、檢查：箱變施工完畢后，施工單位先進行設備自調、自檢合格，報建設單位委托具有試驗資質的試驗部門進場試驗箱式變電站。
